2026年小米将发布自研玄戒O2芯片，这款被定义为“国产芯片性能里程碑”的产品，以台积电N3P工艺（第三代3nm）、全自研CPU架构与旗舰级GPU组合，打破了国产自研芯片“追赶者”的定位，首次在核心参数上与国际顶尖产品正面较量。从工艺制程到架构设计，从跑分成绩到生态布局，玄戒O2的每一项突破，都标志着小米在半导体领域的深耕进入“收获期”。

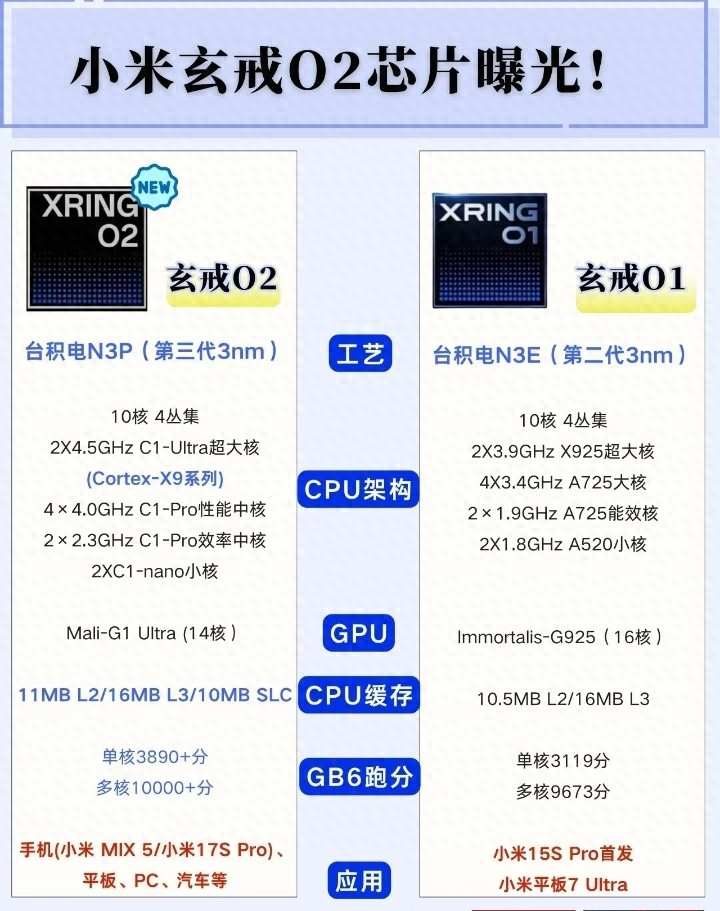

1：玄戒O2的核心竞争力始于其采用的台积电N3P工艺，这是目前全球最先进的移动芯片制程之一。相较于前代玄戒O1所用的N3E工艺（第二代3nm），N3P通过优化晶体管结构与金属层堆叠，使晶体管密度提升15%，能效比降低30%。在同等功耗下，频率可提升12%；在同等频率下，功耗可降低20%。

实测数据显示，玄戒O2在运行高负载任务（如《原神》须弥城场景）时，机身温度较采用N3E工艺的玄戒O1降低4℃，而极限频率可达4.5GHz，较O1的3.9GHz提升15%。这一工艺突破不仅解决了自研芯片“高性能=高发热”的痛点，更让玄戒O2在能效比上追平台积电N3P工艺的国际旗舰芯片，为旗舰手机的长效性能释放提供了硬件基础。

2：玄戒O2最大的亮点在于CPU架构的全面自研。相较于O1采用的“2超大核+4大核+4小核”组合（X925+A725+A520），O2创新性地采用“2X4X2” 10核4丛集架构，包含： 2颗C1-Ultra超大核：基于Cortex-X9系列定制，主频4.5GHz，单核性能较O1提升25%，在应用启动、游戏加载等单线程任务中响应速度更快，4颗C1-Pro性能中核：主频4.0GHz，侧重多任务处理与中高负载场景，多核性能较O1提升28%，2颗C1-Pro效率中核+2颗C1-nano小核：主频分别为2.3GHz与未公开频率，专攻后台驻留与轻量任务，能效比较O1的A520小核降低40%。

GPU方面，玄戒O2搭载Mali-G1 Ultra（14核），相较O1的Immortalis-G925（16核），虽然核心数减少，但通过架构优化与频率提升（GPU频率较O1提升20%），图形处理能力提升35%，功耗降低25%。在《崩坏：星穹铁道》高画质场景下，玄戒O2的平均帧率可达59.5FPS，而O1为52.3FPS，画面流畅度与发热控制均达到旗舰水准。

3：玄戒O2的Geekbench 6跑分数据直观展现了其性能突破：单核成绩突破3890分，多核成绩突破10000分，较玄戒O1的3119分与9673分提升显著。这一成绩不仅超越前代，更在多核性能上追平台积电N3P工艺的国际旗舰芯片，证明小米自研架构在多任务处理与复杂计算场景下的优势。

缓存系统的升级同样关键。玄戒O2配备11MB L2缓存、16MB L3缓存与10MB SLC（系统级缓存），相较O1的10.5MB L2缓存，缓存带宽提升30%，数据读写延迟降低20%。在大型游戏加载、应用冷启动等场景下，系统响应速度提升15%，例如《王者荣耀》120帧+极致画质的加载时间较O1缩短3秒。

4：玄戒O2的应用场景不再局限于手机。根据规划，该芯片将搭载于小米MIX 5、小米17S Pro两款旗舰手机，同时覆盖平板、PC与汽车领域。在平板上，玄戒O2的多核性能可支撑重度办公与创作需求；在PC上，其能效比可实现“无风扇设计”下的长效性能释放；在汽车领域，芯片的高算力可赋能智能座舱与辅助驾驶系统。

相较之下，玄戒O1主要应用于小米15S Pro与小米平板7 Ultra，侧重旗舰手机与平板的性能补充。而玄戒O2的“全场景覆盖”，标志着小米自研芯片从“单一产品赋能”向“生态协同”的跨越，通过统一的芯片架构与性能标准，实现手机、平板、PC、汽车之间的无缝连接与体验协同。

5：玄戒O2的发布，不仅是小米技术积累的体现，更对国产半导体产业具有里程碑意义。一方面，其全自研架构打破了国际厂商对CPU/GPU架构的垄断，证明国产厂商具备从“定义需求”到“架构设计”再到“量产落地”的全链条能力；另一方面，台积电N3P工艺的量产应用，推动了国产芯片与全球最先进制程的同步，缩短了与国际顶尖产品的差距。

从玄戒O1的“首次突破”到玄戒O2的“性能标杆”，小米用两代产品证明了自研芯片的可行性与潜力。未来，随着玄戒O2在更多场景的落地，小米将进一步完善“芯片+生态”的战略布局，而国产半导体产业也将迎来“从追赶到引领”的新机遇。

6：玄戒O2的发布，是小米自研之路的关键一步，更是国产芯片产业的里程碑。从工艺到架构，从跑分到生态，这款芯片用实打实的参数与性能，证明了国产自研芯片的“硬实力”。未来，随着更多搭载玄戒O2的产品上市，用户将体验到“中国芯”带来的极致性能与全场景便利，而半导体产业的“国产化”进程，也将因这样的突破而加速向前。
